Trạm biến áp 110kV Tân Phú Trung – Trạm kỹ thuật số đầu tiên của EVNHCMC

Ngày đăng : 29/06/2022

Quy mô dự án bao gồm: 02 ngăn đường dây 110kV đi trạm 500kV Cầu Bông, 01 ngăn máy biến áp 63MVA phía 110kV, 01 ngăn phân đoạn 110kV, dự phòng vị trí lắp đặt ngăn MBA thứ 2; MBA T1 – 63MVA – 110kV; Hệ thống phân phối phía 22kV dùng sơ đồ một hệ thống thanh cái có máy cắt phân đoạn, sử dụng tủ phân phối hợp bộ lắp đặt trong nhà điều khiển gồm 13 tủ cho phân đoạn thứ nhất (bao gồm 08 tủ lộ ra 22kV) và dự phòng vị trí 13 tủ cho phân đoạn thứ hai.

Hệ thống thu thập dữ liệu phục vụ giám sát, điều khiển, vận hành của dự án sử dụng công nghệ kỹ thuật số cho phép giảm khối lượng thi công mạch nhị thứ theo kiểu truyền thống, đồng thời tăng độ ổn định trong vận hành và đáp ứng xu thế ứng dụng công nghệ số trong tất cả các lĩnh vực. Đặc biệt, dự án trạm biến áp 110kV Tân Phú Trung là một trong những dự án đầu tiên trong toàn Tổng công ty Điện lực TP.HCM được thí điểm sử dụng công nghệ PROCESS BUS, công nghệ trạm biến áp kỹ thuật số, xây dựng mới hoàn toàn trạm 110kV. Dự kiến dự án sẽ hoàn tất vào cuối năm 2022, cung cấp điện cho Khu công nghiệp Tân Phú Trung – huyện Củ Chi, TP.HCM.

Ưu điểm của trạm biến áp kỹ thuật số:

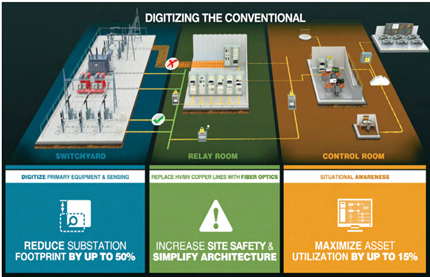

-Đối với trạm biến áp thông thường, việc truyền và nhận dữ liệu (đo lường, bảo vệ, điều khiển, tín hiệu) từ các thiết bị ngoài trời vào trong các tủ điều khiển bảo vệ đều sử dụng cáp đồng. Trạm kỹ thuật số sẽ thay thế toàn bộ mạch nhị thứ cáp đồng của trạm thông thường bằng cáp quang. Vì vậy việc truyền và nhận dữ liệu sẽ được thực hiện với tốc độ và độ chính xác rất cao.
-Việc sử dụng hệ thống cáp quang thay cho cáp đồng giúp cải thiện độ an toàn và độ tin cậy cung cấp điện: giảm nguy cơ chạm chập trong quá trình vận hành, tăng độ tin cậy cung cấp điện.
-Các dữ liệu truyền nhận từ thiết bị sân trạm vào trong nhà điều khiển được số hoá toàn bộ. Tương ứng với hệ thống hàng ngàn sợi cáp đồng được thay thế bằng vài sợi cáp quang. Điều này dẫn đến giảm khối lượng cáp đồng, giảm kích thước mương cáp và giảm nhân công tương ứng do khối lượng vật tư lắp đặt giảm và khối lượng công việc trong quá trình vận hành cũng giảm.
-Dữ liệu từ sân trạm vào trong nhà điều khiển được số hoá toàn bộ còn giúp cho công việc ghép nối mạch nhị thứ khi nâng công suất và sửa chữa dễ dàng, thời gian thực hiện ngắn hơn. Dễ dàng kiểm tra toàn bộ hệ thống từ quá trình IO đến điều khiển, bảo vệ và hệ thống SCADA. Lắp đặt sợi quang mới có thể thực hiện trong khi các trạm, ngăn lộ khác vẫn đang mang điện.
-Việc số hoá bằng cáp quang giúp dễ dàng kiểm soát các tín hiệu truyền nhận. Đồng thời, việc ghép nối phần nhị thứ các ngăn lộ số hoá với nhau loại bỏ các ảnh hưởng trực tiếp từ mạch nhị thứ cáp đồng.
-Công nghệ trạm biến áp kỹ thuật số làm việc dựa trên nền tảng số hoá sẽ giảm bớt các chi phí vận hành trong tương lai.
